Les condensateurs jouent un rôle crucial et multiforme dans les moteurs alternatifs, qui sont un élément essentiel dans diverses applications industrielles et commerciales. En tant que fournisseur bien établi de moteurs alternatifs, j'ai pu constater par moi-même comment les condensateurs peuvent avoir un impact significatif sur les performances, l'efficacité et la fiabilité de ces moteurs.
Condensateurs de démarrage : initiation de la rotation du moteur
L’une des principales fonctions des condensateurs des moteurs alternatifs est d’aider au processus de démarrage. Dans les moteurs alternatifs monophasés, le champ magnétique produit par l'alimentation monophasée ne démarre pas automatiquement. Contrairement aux moteurs triphasés qui ont un champ magnétique tournant inhérent en raison de l'alimentation triphasée, les moteurs monophasés ont besoin d'un mécanisme supplémentaire pour créer une différence de phase et générer un champ magnétique tournant.
Des condensateurs de démarrage sont utilisés pour créer cette différence de phase. Ils sont connectés en série avec l'enroulement de démarrage du moteur. Lorsque le moteur est allumé, le condensateur fait en sorte que le courant dans l'enroulement de démarrage entraîne le courant dans l'enroulement principal. Cette différence de phase entre les courants dans les deux enroulements crée un champ magnétique tournant, qui démarre à son tour le moteur. Une fois que le moteur atteint une certaine vitesse (généralement entre 75 et 80 % de sa vitesse nominale), un interrupteur centrifuge déconnecte le condensateur de démarrage du circuit. En effet, le condensateur de démarrage est conçu pour une utilisation à court terme et a une valeur de capacité relativement élevée. Par exemple, dans un petit moteur de compresseur d'air monophasé, un condensateur de démarrage peut faire la différence entre la capacité du moteur à démarrer sous charge ou non.
Condensateurs de fonctionnement : amélioration des performances du moteur
Les condensateurs en marche, en revanche, restent dans le circuit pendant tout le fonctionnement du moteur. Ils sont utilisés pour améliorer le facteur de puissance, l’efficacité et le couple du moteur. Un facteur de puissance médiocre signifie que le moteur consomme plus de courant de l’alimentation que ce qui est réellement nécessaire pour effectuer le travail utile. Cela augmente non seulement la consommation d’énergie, mais exerce également une pression supplémentaire sur le système de distribution électrique.
Les condensateurs en marche corrigent l'angle de phase entre la tension et le courant dans le moteur. Ce faisant, ils réduisent la composante de puissance réactive et augmentent la composante de puissance réelle. Cela se traduit par une utilisation plus efficace de l’énergie électrique. Par exemple, dans un gros moteur de ventilateur monophasé, un condensateur en marche peut améliorer le facteur de puissance d'environ 0,6 à 0,9, voire plus. Cette amélioration du facteur de puissance permet non seulement d'économiser de l'énergie, mais réduit également la facture d'électricité de l'utilisateur final.
En plus d'améliorer le facteur de puissance, les condensateurs en marche améliorent également le couple du moteur. Ils aident à maintenir un champ magnétique plus stable dans le moteur, ce qui permet au moteur de fonctionner plus facilement et de supporter des charges plus lourdes. Dans un moteur de pompe monophasé, un condensateur de fonctionnement correctement dimensionné peut garantir que le moteur peut pomper de l'eau à un débit constant, même lorsque le niveau d'eau ou la pression change.
Condensateurs dans les moteurs triphasés
Bien que les moteurs triphasés démarrent automatiquement en raison du champ magnétique tournant créé par l'alimentation triphasée, les condensateurs peuvent toujours être utilisés dans certaines applications de moteurs triphasés. Dans certains cas, des condensateurs sont utilisés pour la correction du facteur de puissance. Tout comme les moteurs monophasés, les moteurs triphasés peuvent également avoir un faible facteur de puissance, surtout lorsqu'ils fonctionnent à charges partielles.
En connectant des condensateurs en parallèle avec le moteur, le facteur de puissance peut être amélioré. Ceci est bénéfique à la fois pour le moteur et pour le réseau électrique. Pour les installations industrielles qui utilisent un grand nombre de moteurs triphasés, telles que les usines ou les entrepôts, la correction du facteur de puissance à l'aide de condensateurs peut entraîner des économies d'énergie significatives et une réduction des coûts d'électricité.
Impact d'une panne de condensateur
Une panne de condensateur peut avoir de graves conséquences sur les moteurs alternatifs. Si un condensateur de démarrage tombe en panne, le moteur risque de ne pas démarrer du tout. Cela peut entraîner des temps d'arrêt dans les applications industrielles, ce qui peut être coûteux en termes de perte de production. Par exemple, dans une usine de fabrication où une bande transporteuse est entraînée par un moteur monophasé, un condensateur de démarrage défectueux peut arrêter toute la chaîne de production.
Un condensateur en panne peut provoquer une surchauffe du moteur, une consommation de courant excessive et une réduction du couple. Au fil du temps, cela peut entraîner une panne prématurée du moteur. Dans un climatiseur domestique, un condensateur en panne peut entraîner un fonctionnement inefficace du moteur du compresseur, entraînant une consommation d'énergie plus élevée et potentiellement endommageant le moteur.
Choisir le bon condensateur
Choisir le bon condensateur pour un moteur alternatif est crucial. La valeur de la capacité, la tension nominale et le type de condensateur (démarrage ou fonctionnement) doivent être soigneusement pris en compte. La valeur de capacité est déterminée par la conception du moteur et les exigences spécifiques de l'application. Un condensateur avec une valeur de capacité trop faible peut ne pas fournir la différence de phase ou la correction du facteur de puissance nécessaire, tandis qu'un condensateur avec une valeur de capacité trop élevée peut provoquer une surchauffe du moteur et consommer un courant excessif.
La tension nominale du condensateur doit être égale ou supérieure à la tension maximale que le condensateur subira dans le circuit moteur. L'utilisation d'un condensateur avec une tension nominale inférieure peut entraîner une défaillance du condensateur et potentiellement endommager le moteur.
Nos offres de moteurs alternatifs

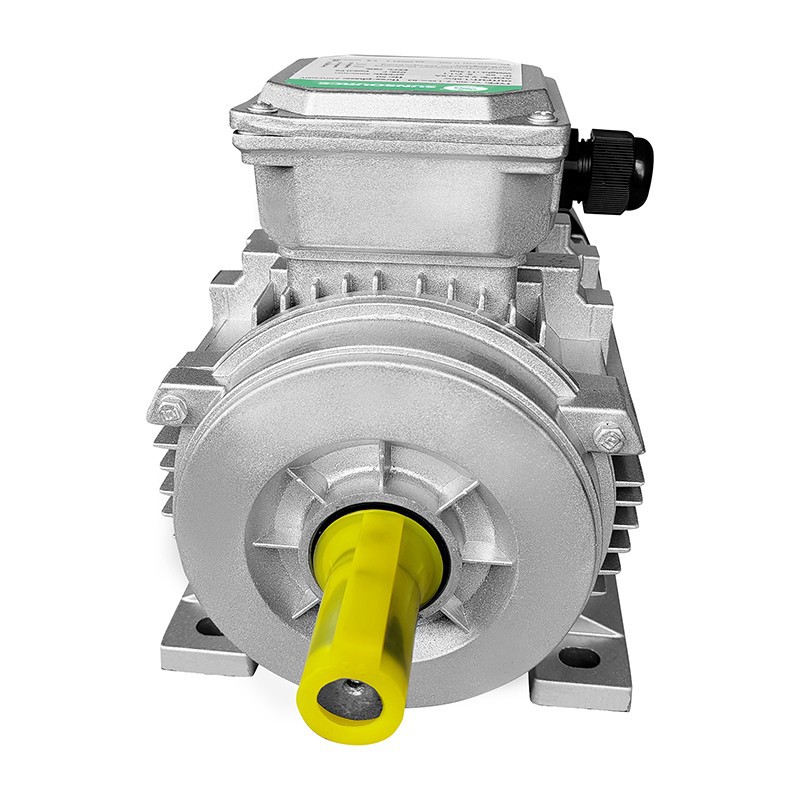

En tant que fournisseur de moteurs alternatifs, nous proposons une large gamme de moteurs de haute qualité conçus pour fonctionner de manière optimale avec les condensateurs appropriés. NotreMoteur électrique à courant alternatif triphaséest un choix fiable pour les applications industrielles qui nécessitent une puissance et une efficacité élevées. Ces moteurs sont souvent utilisés dans les grosses machines, telles que les pompes, les compresseurs et les convoyeurs.
NotreMoteur AC à double arbreconvient aux applications où la puissance doit être transmise depuis les deux extrémités de l'arbre du moteur. Ce type de moteur est couramment utilisé dans les presses à imprimer, les machines textiles et autres équipements industriels.
Pour les applications dans des environnements humides ou difficiles, notreMoteur AC étanchefournit une solution fiable. Ces moteurs sont conçus pour résister à l'eau et à l'humidité, ce qui les rend idéaux pour une utilisation dans des applications extérieures ou marines.
Contactez-nous pour l'achat
Si vous êtes à la recherche de moteurs alternatifs de haute qualité ou si vous avez besoin de conseils sur la sélection de condensateurs pour vos moteurs existants, nous sommes là pour vous aider. Notre équipe d'experts peut vous fournir des informations détaillées sur nos produits et vous aider à faire le bon choix pour votre application spécifique. Que vous soyez propriétaire d'une petite entreprise ou d'une grande entreprise industrielle, nous pouvons vous offrir des prix compétitifs et un excellent service à la clientèle. Contactez-nous dès aujourd’hui pour démarrer le processus d’achat et de négociation.
Références
- Fitzgerald, AE, Kingsley, C. et Umans, SD (2003). Machines électriques. McGraw-Colline.
- Chapman, SJ (2012). Fondamentaux des machines électriques. McGraw-Colline.
